Зонт ВЗ-1А

ПРАЙС — ЛИСТ  PDF

КАТАЛОГ В ФОРМАТЕ  .PDF

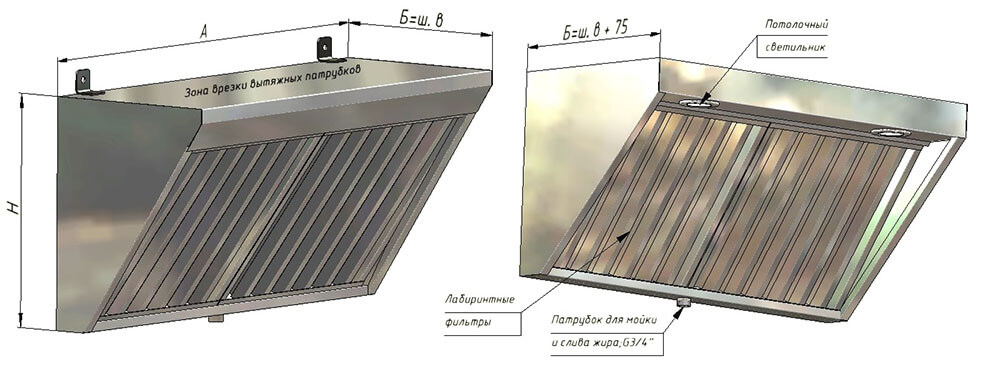

Зонты приточно-вытяжные пристенные изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами). В жиросборник пристенного зонта вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки вытяжного центрального зонта свариваются аргонной сваркой сплошным швом.

Вытяжные патрубки ввариваются в приточно-вытяжной зонт по желанию Заказчика в счет стоимости. В вытяжной пристенный зонт могут быть встроены светильники. При этом ширина оборудования увеличивается на 75 мм.



зонт приточно вытяжной центральный

Таблица зависимости параметров пристенного зонта вытяжного от высоты зонта и угла наклона фильтров.



Обозначение



Мод.

Высота пристенного зонта, Н

200

250

300

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-1;ВЗ-3;ВЗ-5

1(60°)

180

130

0,02

210

195

0,04

240

250

0,05

2(45°)

250

180

0,03

300

250

0,05

350

320

0,06

Продолжение таблицы



Обозначение



Мод.

Высота пристенного зонта, Н

350

400

450

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-1;ВЗ-3;ВЗ-5

1(60°)

270

310

0,07

310

370

0,08

340

430

0,09

2(45°)

400

390

0,08

450

460

0,1

500

530

0,12

Продолжение таблицы



Обозначение



Мод.

Высота пристенного приточно-вытяжного зонта, Н

500

550

600

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-1;ВЗ-3;ВЗ-5

1(60°)

380

490

0,1

420

550

0,11

460

620

0,12

2(45°)

535

590

0,13

600

670

0,14

650

740

0,15

Сопротивление лабиринтного фильтра в пристенном зонте при расходе воздуха  500 м³,  - 70 Па/м².



зонт пристенный вытяжной

 Расшифровка сокращений принятых в таблице:

  • Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º ;
  • ш. в – ширина вытяжной зоны зонта, мм;
  • в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
  • п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;

Вытяжной зонт пристенный В3-1А

ООО «МАЛВЕНТ» производит и реализует по всей России на выгодных клиентам условиях вытяжные зонты из нержавеющей стали марки AISI 430 – эффективные и безопасные устройства для очистки воздуха в помещениях для приготовления пищи разных размеров.

В ассортименте представлены вытяжные пристенные зонты ВЗ- из нержавейки AISI 430 толщиной листа 1 мм – компактные, удобные в размещении и использовании, оснащённые современными жироулавливающими фильтрами (лабиринтами), в жиросборник которых вваривается патрубок (штуцер с трубной резьбой ¾”).

Прочность конструкции обеспечивается за счёт надёжной сварки всех облицовок, которая производится аргонным методом сплошным швом, что немногим уступает прочности единого листа материала.

Установка вытяжных патрубков в зонт производится по желанию заказчика и входит в стоимость устройства.

Также зонт может быть оснащён встроенными светильниками (при их установке ширина (глубина) зонта увеличивается на 75 мм).

Все изделия, представленные в ассортименте ООО «МАЛВЕНТ», соответствуют требованиям ГОСТ и ТУ, производятся из качественных и надёжных материалов и имеют гарантию производителя по законодательству Российской Федерации.
