Пристенные вытяжные зонты ВЗ-1.2Б-Ах0,7х0,58
КАТАЛОГ В ФОРМАТЕ .PDF

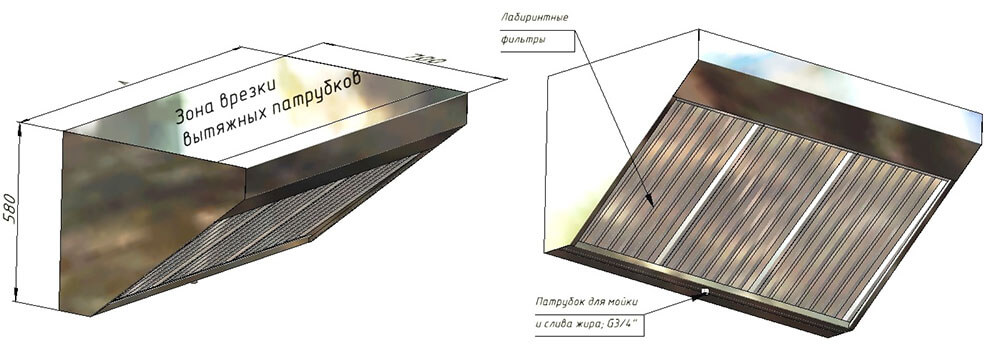

Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими) фильтрами. В жиросборник вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. Аналог зонта МВО-МСВ.
|
Обозначение |
ш. в |
ш.п |
в. ф |
п. с |
п. с.п |
|
ВЗ-1.2Б-Ах0,7х0,58 |
650 |
- |
620 |
0,16 |
- |
|
ВЗП-1.2Б-Ах0,7х0,58 |
325 |
325 |
460 |
0,1 |
0,2 |
Расшифровка сокращений принятых в таблице:
ш. в – ширина вытяжной зоны зонта, мм;
ш. п – ширина приточной зоны зонта, мм;
в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;
п. с.п – размер проходного сечения 1-го погонного метра приточных рассеивателей, м²;
