Зонт ВЗ-4А

Островные (приточно) - вытяжные зонты ВЗ(П)-4А

ПРАЙС — ЛИСТ  PDF

КАТАЛОГ В ФОРМАТЕ .PDF

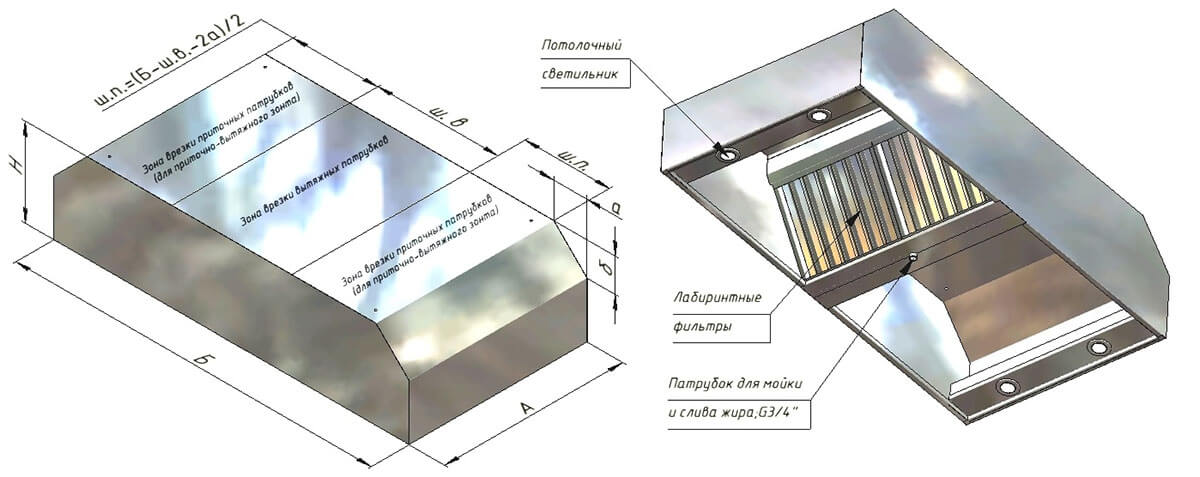

Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами) устанавливаемыми в два ряда по длине зонта. В жиросборник вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные (приточные)  патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонты могут быть встроены светильники. Величины «а» и «б» по умолчанию равны 100 мм. и могут быть изменены по согласованию с Изготовителем.

островной приточно-вытяжной зонт ВЗ-4А

Таблица зависимости параметров островного зонта от высоты зонта и угла наклона фильтров.



Обозначение



Мод.

Высота зонта, Н

200

250

300

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-2;ВЗ-4

1(60°)

360

130х2

0,04

420

195х2

0,08

480

250х2

0,1

2(45°)

500

180х2

0,06

600

250х2

0,1

700

320х2

0,12

Продолжение таблицы



Обозначение



Мод.

Высота зонта, Н

350

400

450

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-2;ВЗ-4

1(60°)

540

310х2

0,14

620

370х2

0,16

680

430х2

0,18

2(45°)

800

390х2

0,16

900

460х2

0,2

1000

530х2

0,24

Продолжение таблицы



Обозначение



Мод.

Высота зонта, Н

500

550

600

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-2;ВЗ-4

1(60°)

760

490х2

0,2

840

550х2

0,22

920

620х2

0,24

2(45°)

1070

590х2

0,26

1200

670х2

0,28

1300

740х2

0,3

Сопротивление фильтра при расходе воздуха  500 м³,  - 70 Па/м².

Расшифровка сокращений принятых в таблице:

Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º ;

ш. в – ширина вытяжной зоны зонта, мм;

в. ф – высота фильтра для расчета суммарной площади фильтров, мм;

п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;



Островные (приточно) - вытяжные зонты ВЗ(П)-4А

ООО «МАЛВЕНТ» изготавливает на собственном производстве и продаёт по всей РФ островные приточно-вытяжные зонты ВЗ(П)-4А из стали AISI 430 – современного материала, обладающего:

  • Прочностью и долговечностью;
  • Коррозийной и химической стойкостью.

Островные зонты ВЗ(П)-4А производятся с использованием аргонной сварки всех облицовок, что позволяет создавать сплошной шов и гарантировать надёжность, не уступающую изначально цельному изделию из стали.

Основные характеристики зонтов:

  • Материал – нержавеющая сталь марки AISI 430 (лист – 1 мм);
  • Имеют лабиринтные жироулавливающие фильтры, монтируемые в два ряда по длине зонта;
  • В жиросборник вваривается патрубок – штуцер с трубной резьбой ¾”;
  • Все облицовки установки свариваются сплошным швом аргонной сваркой, что позволяет добиться максимальной прочности изделий;
  • По желанию заказчика в зонты встраиваются светильники и ввариваются вытяжные (приточные) патрубки.

Вся продукция проходит строгий контроль и соответствует современным нормам.

Уточнить детали, получить подробную консультацию специалиста и заказать островные приточно-вытяжные зонты ВЗ(П)-4А можно по телефону или через форму на сайте.
