Гидрофильтры и зонты со встроенным гидрофильтром

Гидрофильтр — это устройство, которое предназначено для очистки воздуха от жира, масла, дыма и других загрязнений. Оно устанавливается в системе вентиляции и помогает предотвратить возгорание жировых отложений в воздуховоде. Принцип работы гидрофильтра заключается в том, что загрязнённый воздух проходит через водяную завесу, где происходит очистка. Вода задерживает жир, масло и другие частицы, а очищенный воздух выводится наружу.

Использование гидрофильтра в системе вентиляции на кухне общепита позволяет создать безопасные условия труда, предотвратить распространение запахов и улучшить качество воздуха в помещении.

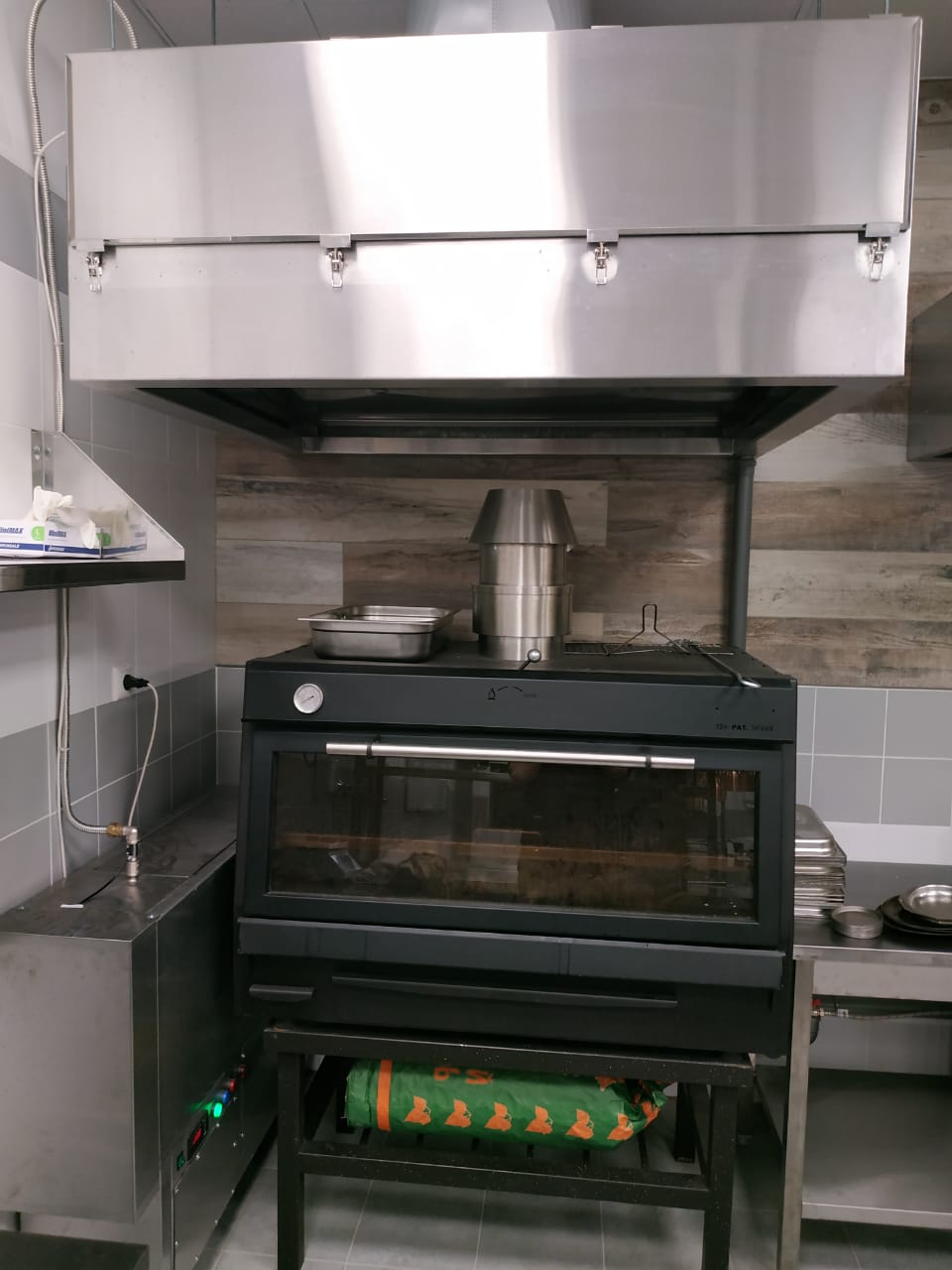

Вытяжные зонты со встроенным гидрофильтром представляют собой вытяжной короб из нержавеющей стали и предназначены для установки над мангалами, тандырами, и другими источниками открытого огня. Зонты служат для улавливания механических и жировых загрязнений присутствующих в откачиваемом воздухе. Также с помощью водяной завесы до приемлемых значений (не более 80 °С) снижается температура выбрасываемого в вентиляцию воздуха и гасятся искры.

В зависимости от исполнения в зонты встраиваются легкосъемные лабиринтные или сетчатые фильтры, насосы, баки для воды, душирующие устройства (разбрызгиватели), влагоотделители, охлаждаемые жиросборники, необходимая сантехническая и электрическая фурнитура.



Использование зонтов со встроенным гидрофильтром позволяет минимизировать или полностью исключить недостатки присущие гидрофильтрам.



Гидрофильтры и зонты со встроенным гидрофильтром используют для установки над мангалами, тандырами и другими источниками открытого огня. Изготавливаются гидрофильтры и зонты из нержавеющей стали AISI 430.



Основные аспекты применения гидрофильтров и зонтов с встроенным гидрофильтром.



Фотогалерея



ВЗГ-8

ВЗГ-8 – островной зонт с встроенным гидрофильтром, с максимальной производительностью.

Легкосъемные лабиринтные и сетчатые фильтры, разбрызгиватель снимается с помощью инструмента.

Забор воздуха – по периметру нижней плоскости.

Последовательность расположения фильтров  по ходу движения воздуха:

смачиваемый сетчатый фильтр – гидрофильтр  – лабиринтный фильтр — кассеты с наполнителем (кольца Рашига) — опция

+ Высокая производительность, высокая степень очистки, минимальный расход воды, максимальное охлаждение и искрогашение, полная разборка, обслуживание с лицевой стороны.

ВЗГ-2

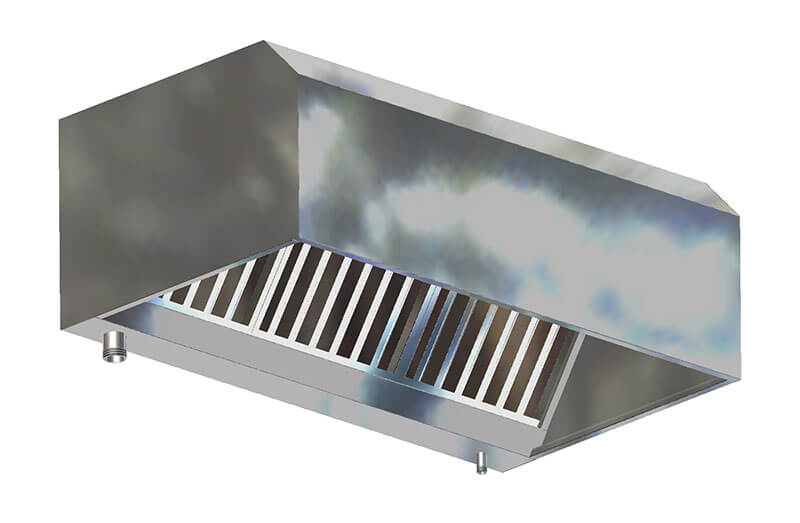

ВЗГ-2 – пристенный зонт с встроенным гидрофильтром, с относительно низкой производительностью.

Легкосъемные лабиринтные, сетчатые фильтры и влагоотделитель, разбрызгиватель снимается с помощью инструмента.

Забор воздуха – снизу по тыловой стороне.

Последовательность расположения фильтров  по ходу движения воздуха:

лабиринтный фильтр  –  сетчатый фильтр  -  гидрофильтр

+  Низкая цена, простая конструкция, обслуживание снизу.

-  Относительно низкая производительность, невозможность полной разборки.

УОВ

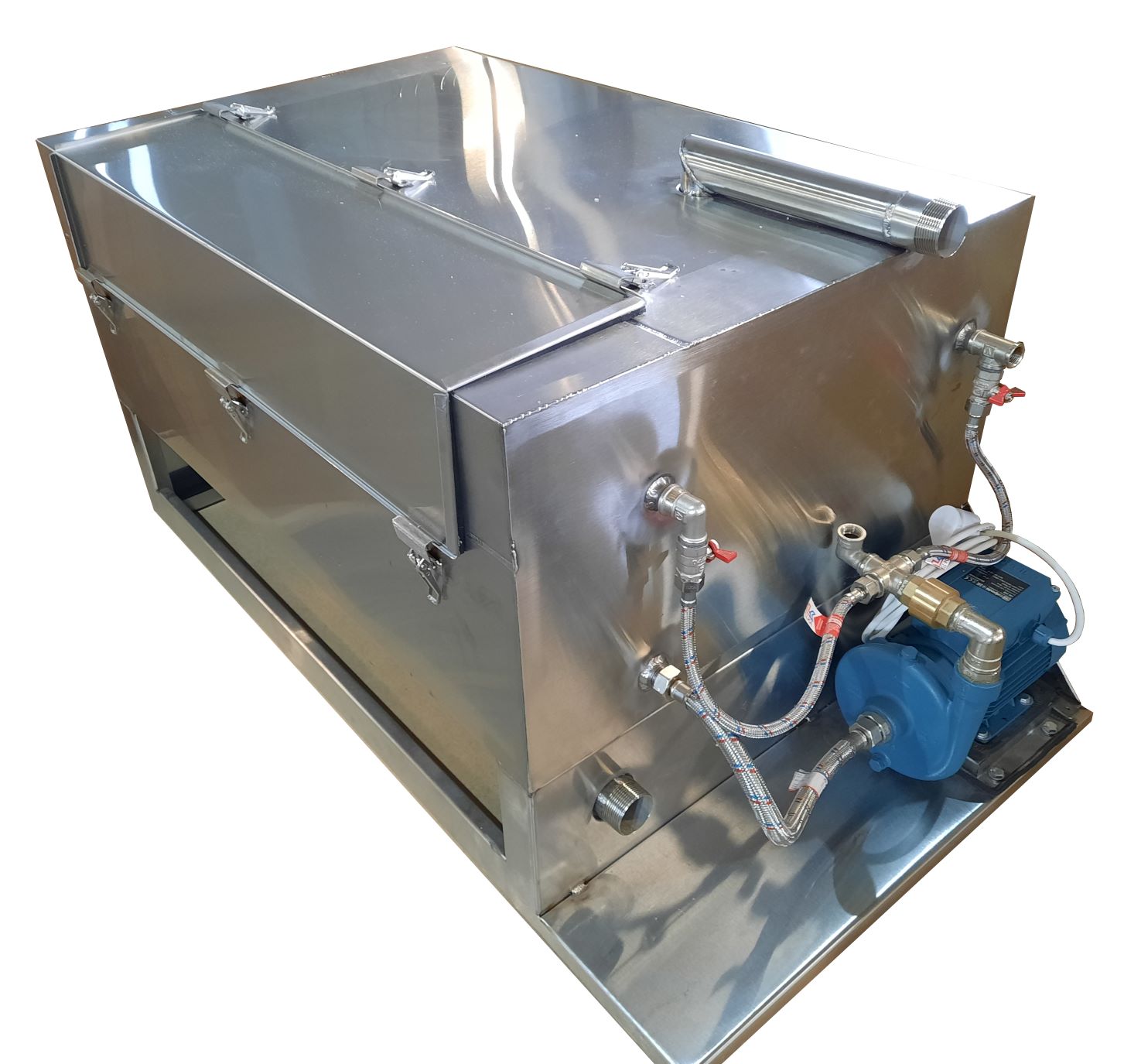

 УОВ — устройство оборотного водоснабжения представляет собой бак из нержавеющей стали, с встроенным насосом (насосами), сантехнической и электрической фурнитурой, и предназначено для подачи воды в вытяжные зонты и гидрофильтры. УОВ комплектуются погружными или внешними насосами различной мощности.

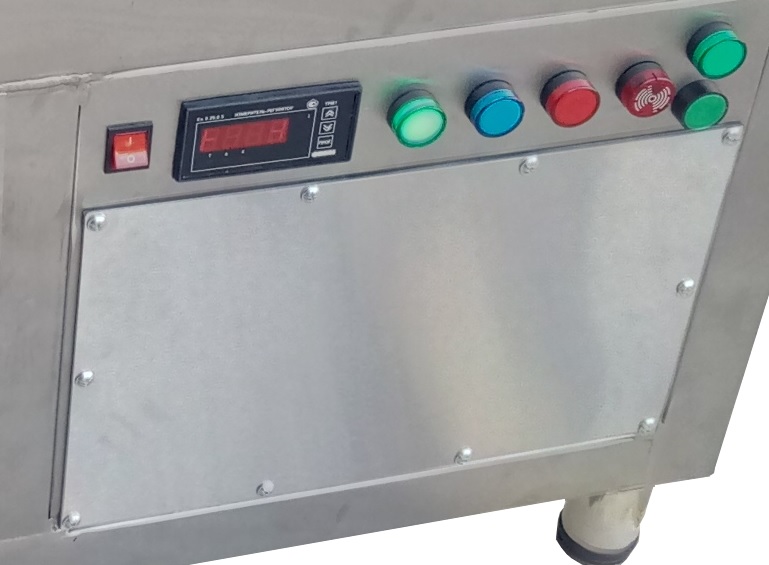

схемы автоматического управления (пульты) в гидрофильтрах и зонтах с фильтром

Схемы автоматического управления (пульты), служат для отслеживания текущих параметров работы гидрофильтров и зонтов с встроенным гидрофильтром, а также для выдачи информационных, управляющих и аварийных сигналов. При необходимости в типовые схемы (пульты) добавляются дополнительные функции.


Гидрофильтры встраиваются в воздуховоды вентиляционных сетей предприятий общественного питания и предназначены для очистки и охлаждения воздуха отводимого от источников открытого огня. Также гидрофильтры  предотвращают попадание искр и открытого пламени в вентканал.

Гидрофильтры изготавливают из нержавеющей стали. Гидрофильтры подразделяются на вертикальные и горизонтальные, с встроенным насосом, и внешним питанием. Для инспекции и чистки у всех гидрофильтров  имеется съемная крышка.

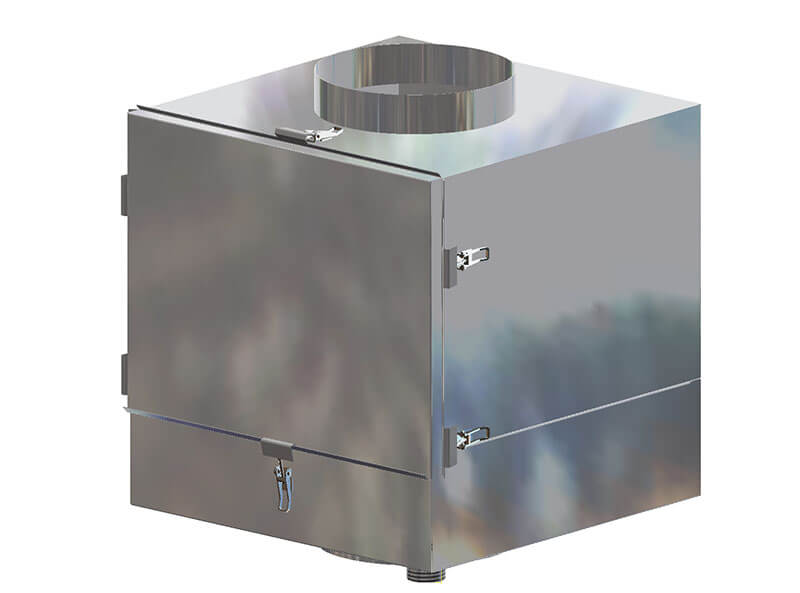

ГВ-1.1



ГВ-1.1МФ – проточный вертикальный гидрофильтр – искрогаситель.

Легкосъемные сетчатые фильтры, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров  по ходу движения воздуха:

гидрофильтр  –  сетчатый фильтр

+ Минимальная цена, минимальные размеры, минимальный расход воды, максимальное охлаждение и искрогашение, полная разборка.

- Неполная очистка от загрязнений.

ГВ-1.2МФ

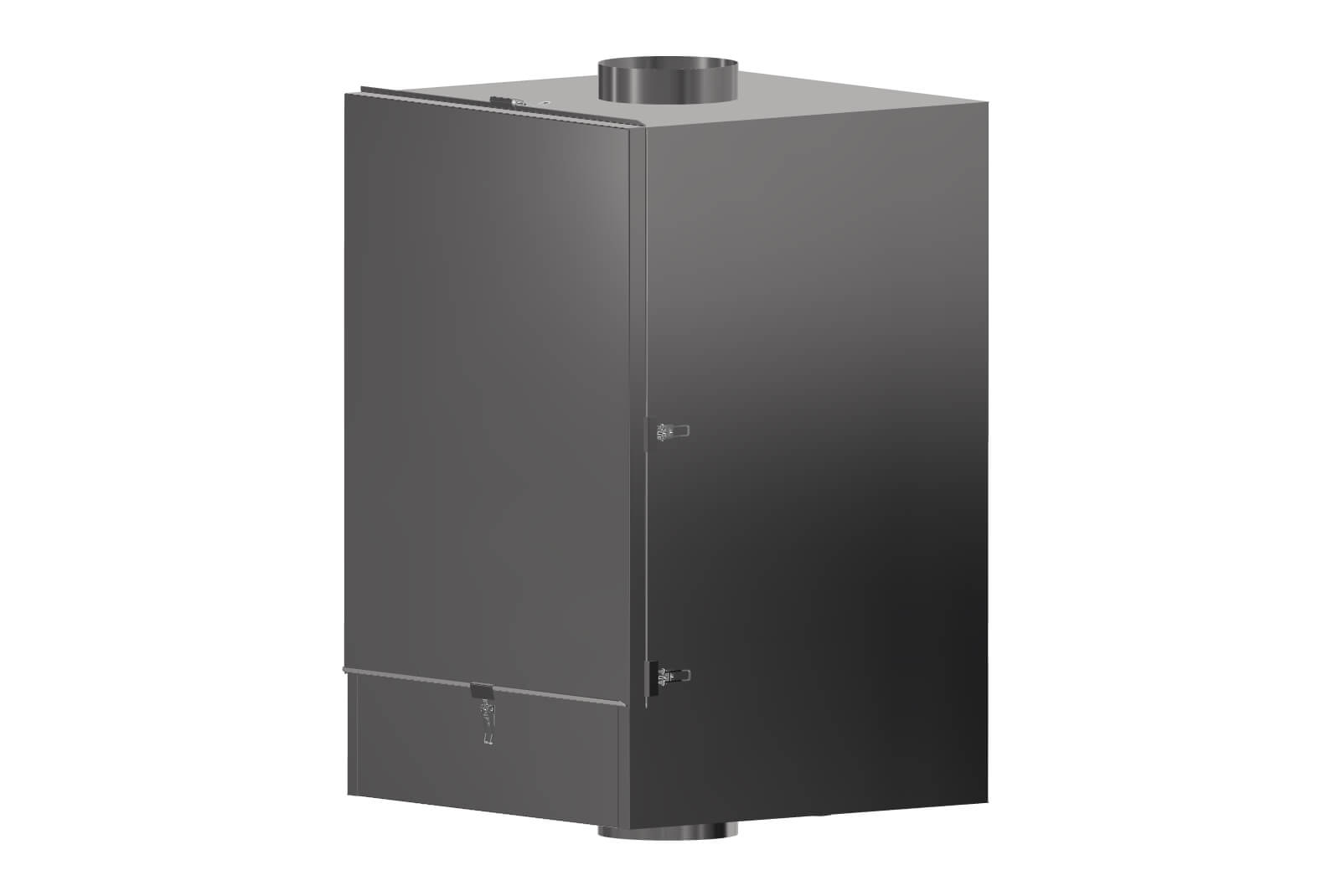

ГВ-1.2МФ – проточный вертикальный гидрофильтр с лабиринтными фильтрами.

Легкосъемные сетчатые и лабиринтные фильтры, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров  по ходу движения воздуха:

гидрофильтр  –  сетчатый фильтр — лабиринтный фильтр

+ Минимальная цена, минимальный расход воды, максимальное охлаждение и искрогашение, полная разборка.

- Неполная очистка от загрязнений, увеличенный размер.

ГВ-1.2МФкР

ГВ-1.2МФкР – проточный вертикальный гидрофильтр с лабиринтными фильтрами и кассетами с кольцами Рашига.

Легкосъемные сетчатые и лабиринтные фильтры, кассеты с кольцами Рашига, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров  по ходу движения воздуха:

гидрофильтр  –  сетчатый фильтр — лабиринтный фильтр

+ Минимальная цена, минимальный расход воды, максимальное охлаждение и искрогашение, максимальная очистка, полная разборка.

- Увеличенный размер.

ГГ-1.1

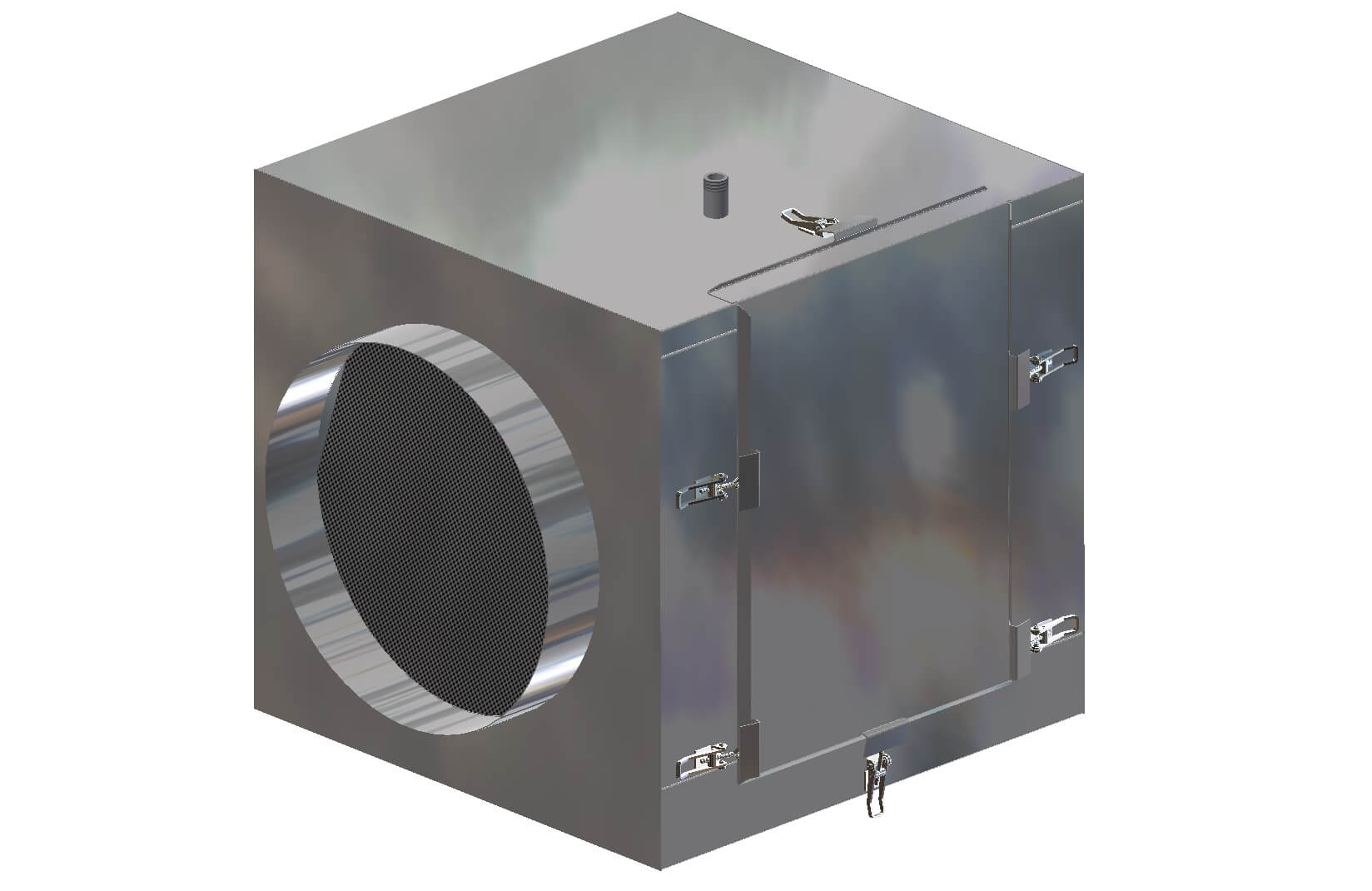

ГГ-1.1 горизонтальный гидрофильтр – искрогаситель.

Легкосъемные сетчатые фильтры, влагоотделитель, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров по ходу движения воздуха:

сетчатый фильтр (опция) - гидрофильтр – сетчатый фильтр;

+ Минимальная цена, минимальные размеры, максимальное охлаждение и искрогашение, полная разборка.

- Неполная очистка от загрязнений.

ГГ-1.2



ГГ-1.2 горизонтальный гидрофильтр.

Легкосъемные лабиринтные и сетчатые фильтры, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров по ходу движения воздуха:

сетчатый фильтр (опция) - гидрофильтр – лабиринтный фильтр

+ Максимальное охлаждение и искрогашение, полная разборка.

- Большие размеры.

ГГН-1.1(2)

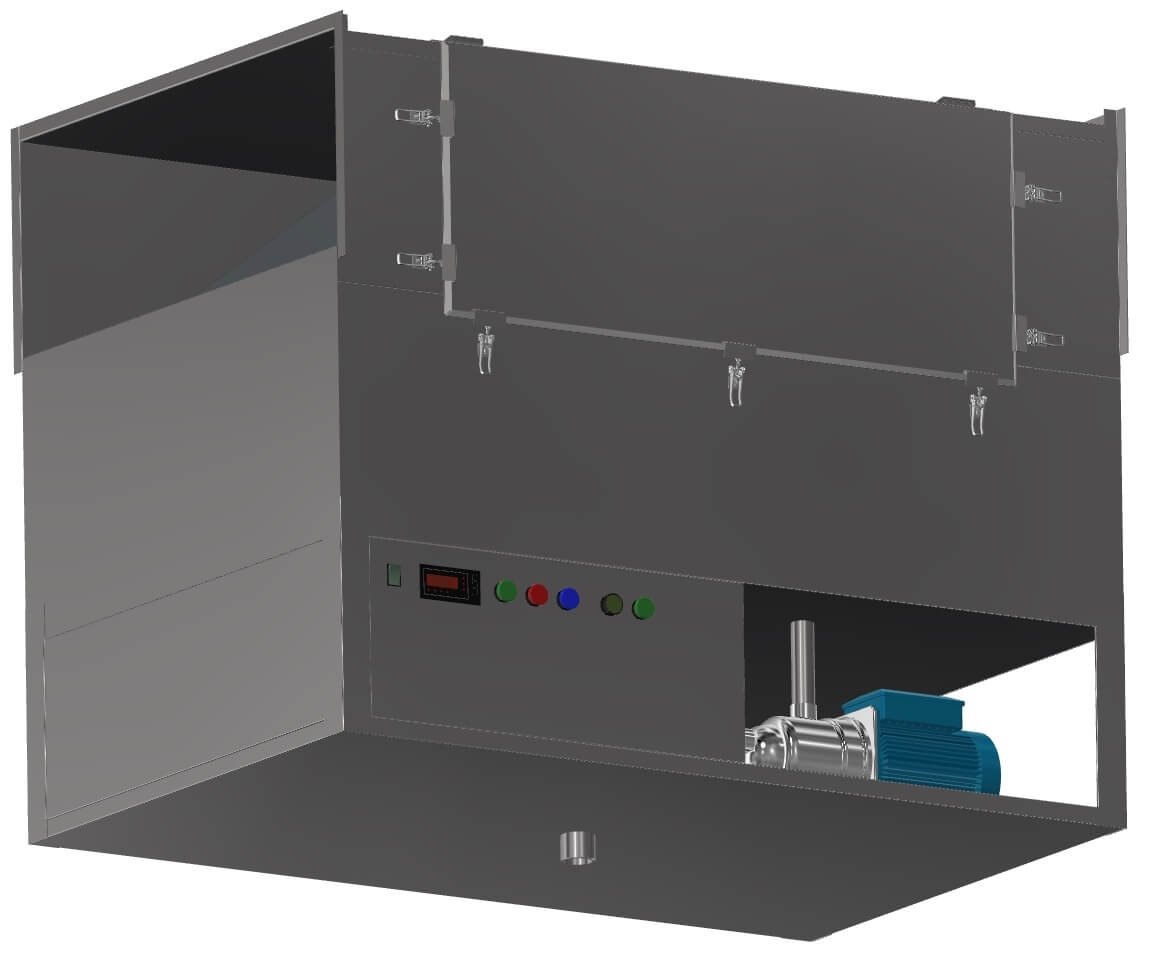

ГГН-1.1(2) горизонтальный гидрофильтр – искрогаситель с встроенным насосом.

Легкосъемные сетчатые фильтры, влагоотделитель, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров по ходу движения воздуха:

сетчатый фильтр - гидрофильтр – сетчатый фильтр — (лабиринтный фильтр);

+ Минимальные размеры, максимальное охлаждение и искрогашение, полная разборка.

- Неполная очистка от загрязнений.



ГГ-1.2кР

ГГ-1.2кР – проточный горизонтальный гидрофильтр с кассетами с кольцами Рашига

Легкосъемные сетчатые фильтры, кассеты с кольцами Рашига, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров по ходу движения воздуха:

сетчатый фильтр - гидрофильтр – кассеты с кольцами Рашига

+ Максимальное охлаждение и искрогашение, максимальная очистка, полная разборка.

- Большие размеры.

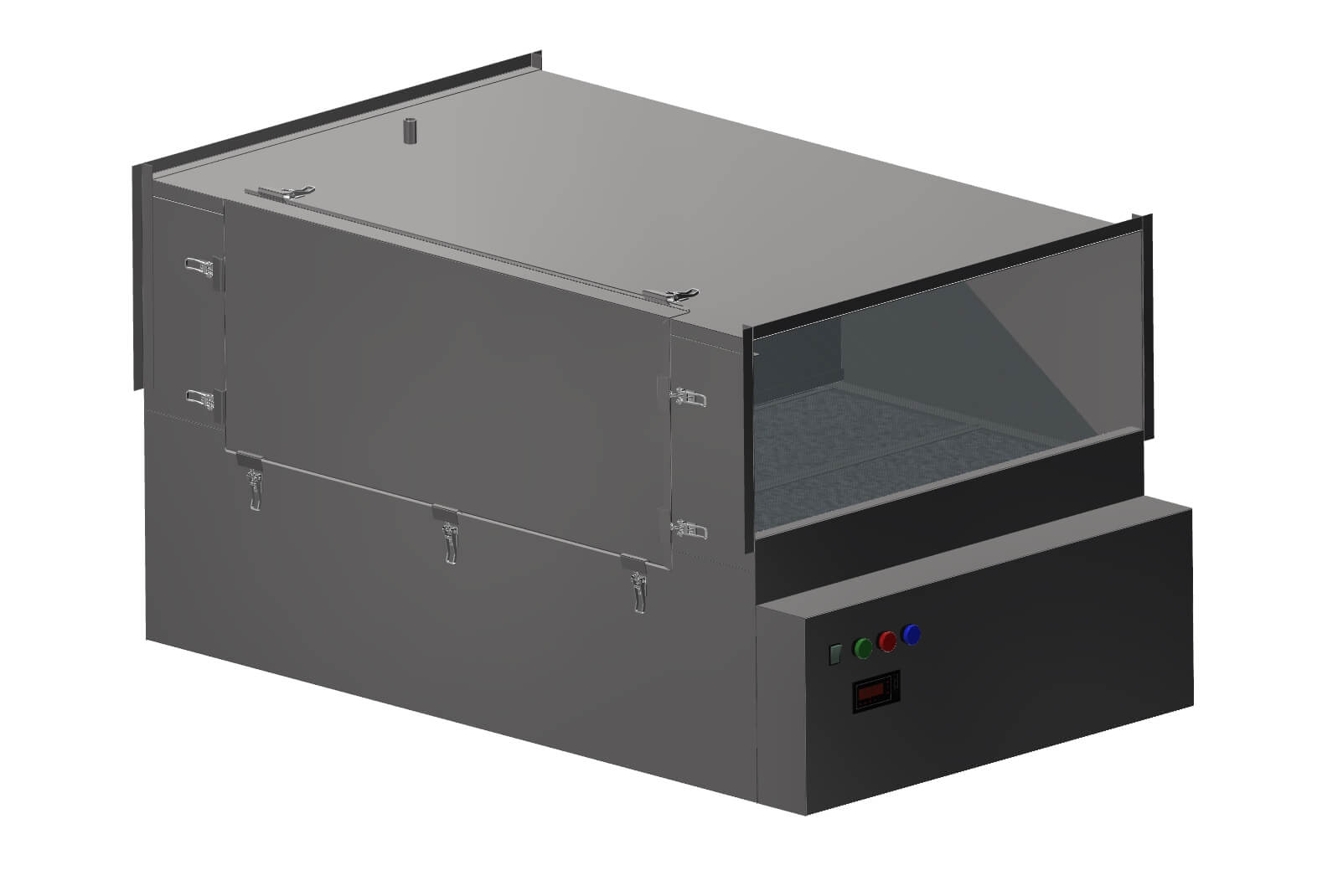

ГГН-1.2кР

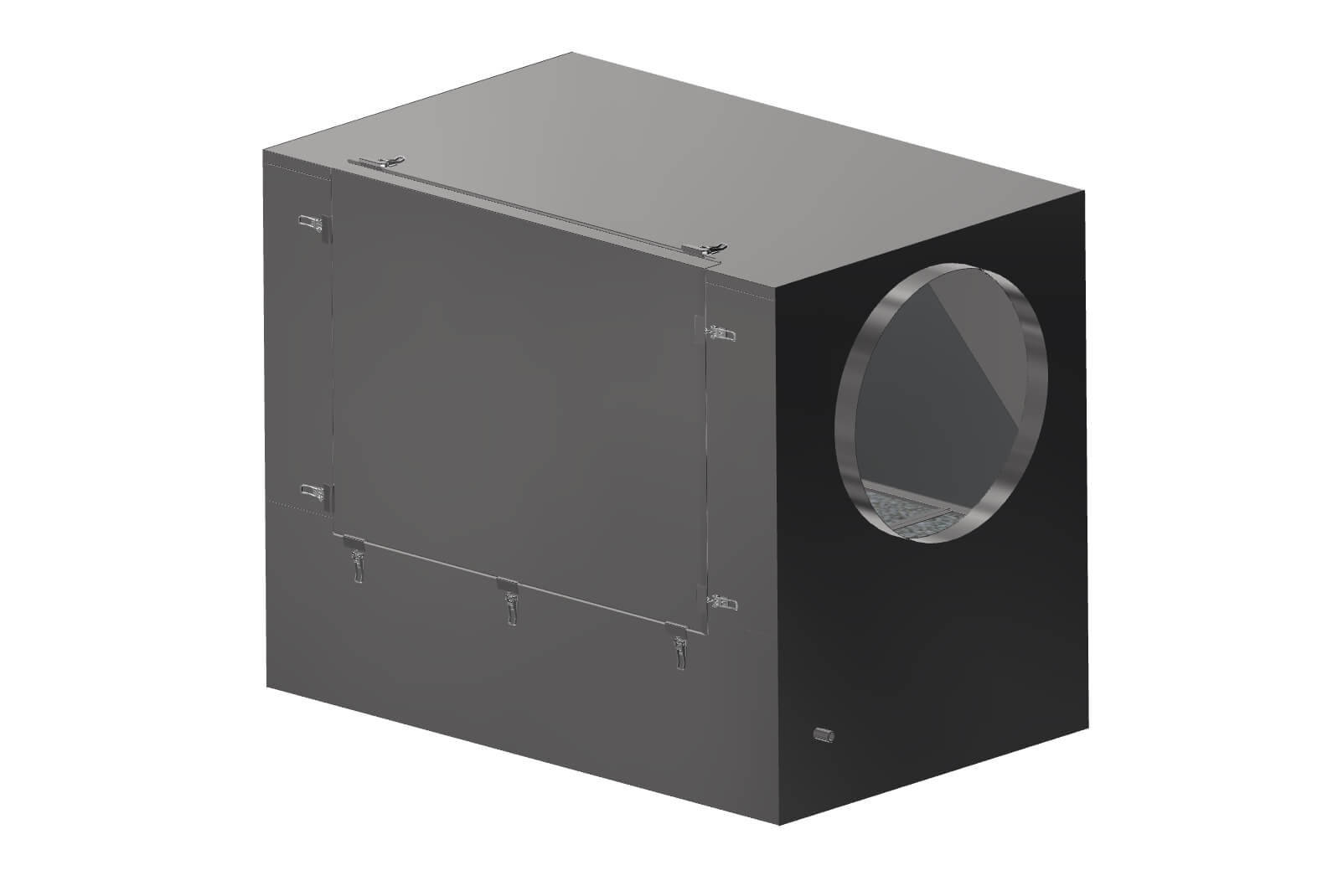

ГГН-1.2кР горизонтальный гидрофильтр с встроенным насосом, с кассетами с кольцами Рашига

Легкосъемные сетчатые фильтры, кассеты с кольцами Рашига, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров  по ходу движения воздуха:

сетчатый фильтр - гидрофильтр  –  кассеты с кольцами Рашига

+ Максимальное охлаждение и искрогашение, максимальная очистка, полная разборка.

- Большие размеры, обслуживание только квалифицированным персоналом.

ГГвН-1.2кР

ГГвН-1.2кРгоризонтальный гидрофильтр с внешним встроенным насосом, с кассетами с кольцами Рашига

Легкосъемные сетчатые фильтры, кассеты с кольцами Рашига, разбрызгиватель снимается с помощью инструмента.

Последовательность расположения фильтров по ходу движения воздуха:

сетчатый фильтр - гидрофильтр – кассеты с кольцами Рашига

+ Максимальное охлаждение и искрогашение, максимальная очистка, полная разборка, внешний насос.

- Большие размеры, обслуживание только квалифицированным персоналом.



Зонты в наличии:

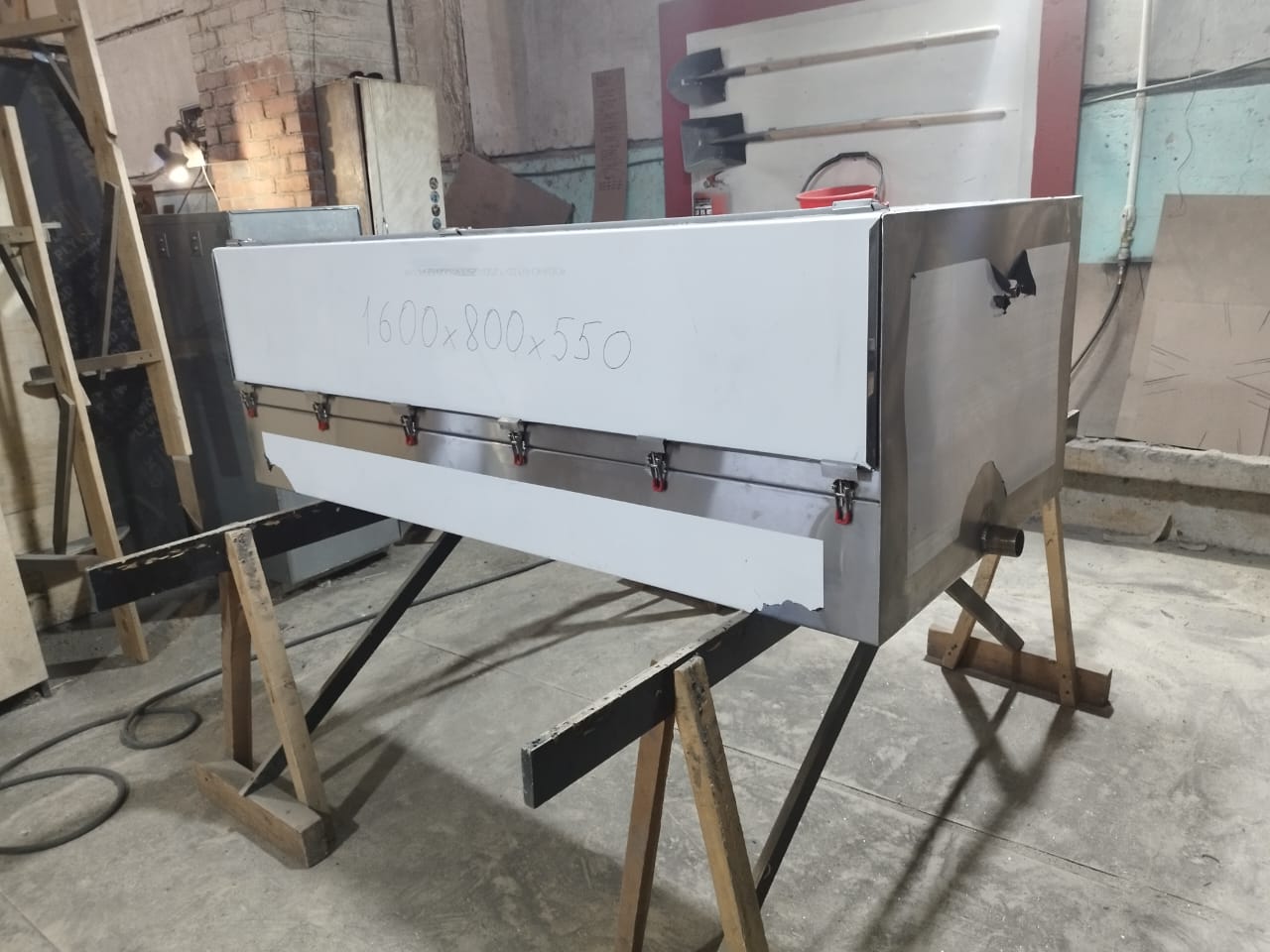

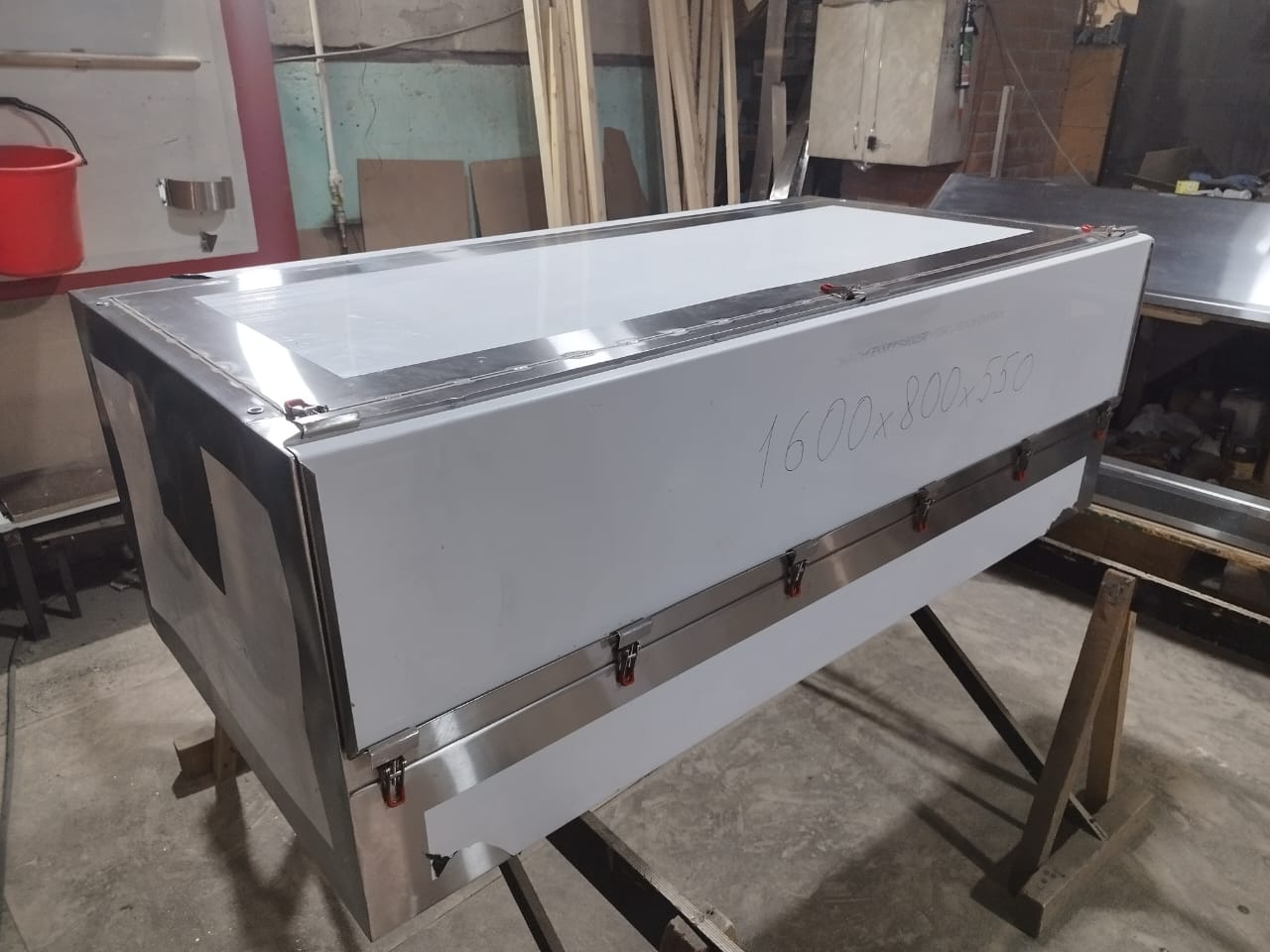

ВЗГ-8.1-1,6х0,8х0,55 — 1 шт. Цена — 140.000 р.

Подача и слив воды справа. Вытяжной патрубок не врезан.
