Зонт ВЗ-3В

Пристенные вытяжные зонты ВЗ-3В

ПРАЙС — ЛИСТ EXCEL | PDF

КАТАЛОГ В ФОРМАТЕ .PDF

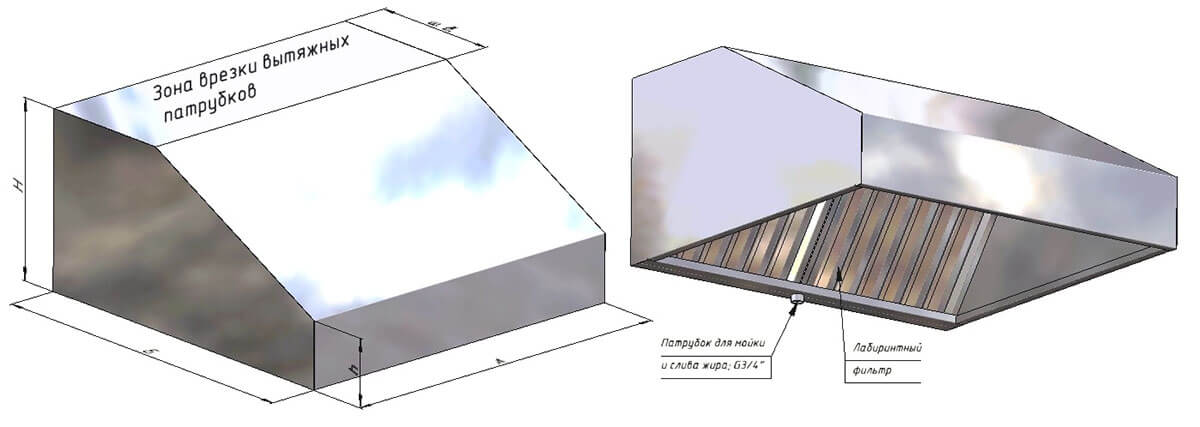

Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами). В жиросборник вваривается патрубок (штуцер с трубной резьбой 3/4"). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонты могут быть встроены светильники.

Высота передней панели h=100 мм. и может быть изменена по согласованию с Изготовителем.

Таблица зависимости параметров пристенного зонта от высоты зонта и угла наклона фильтров.



Обозначение



Мод.

Высота зонта, Н

200

250

300

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-1;ВЗ-3;ВЗ-5

1(60°)

180

130

0,02

210

195

0,04

240

250

0,05

2(45°)

250

180

0,03

300

250

0,05

350

320

0,06

Продолжение таблицы



Обозначение



Мод.

Высота зонта, Н

350

400

450

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-1;ВЗ-3;ВЗ-5

1(60°)

270

310

0,07

310

370

0,08

340

430

0,09

2(45°)

400

390

0,08

450

460

0,1

500

530

0,12

Продолжение таблицы



Обозначение



Мод.

Высота зонта, Н

500

550

600

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-1;ВЗ-3;ВЗ-5

1(60°)

380

490

0,1

420

550

0,11

460

620

0,12

2(45°)

535

590

0,13

600

670

0,14

650

740

0,15

                             Сопротивление лабиринтного фильтра при расходе воздуха  500 м³,  - 70 Па/м².



Расшифровка сокращений принятых в таблице:

Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º ;

ш. в – ширина вытяжной зоны зонта, мм;

в. ф – высота фильтра для расчета суммарной площади фильтров, мм;

п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;
